Установка магнитолы на KIA MAGENTIS `06

К нам в руки попал KIA MAGENTIS 2006-го года.

Необходимо временно заменить штатную магнитолу на магнитолу pioneer с USB.

Для начала разберем лицевую панель торпедо, откручиваем рукоятку КПП и тянем пластик вокруг ручки КПП, он на защелках:

Откручиваем два самореза внизу центральной консоли:

Далее так же тянем на себя центральную консоль, она на защелках по периметру.

Ручку КПП лучше перевести во 2-ю или 4-ю передачу назад:

Отключаем два разъема часов и кнопки аварийки, нужно нажать язычок внизу фишки и потянуть ее:

Панель снята, магнитола держится на кронштейнах и двух саморезах на каждый

Чтобы не отрезать штатную фишку мы просто вставляем провода в разъем магнитолы и изолируем.

Распиновка примерно такая:

• желтый — ACC, красный — «+»;
• массу магнитолы прикручиваем к любой железяке автомобиля;
• динамики это 4-ре контакта слева и справа от замка разъема;
• наружные два контакта — это задние динамики;
• внутренние — передние. (Стороны  — R : : .. : : L (точками изобразил контакты))

В фишке присутствуют контакты габаритов и кажется датчика скорости, но мы их не подключали.

Кронштейны прикручиваем к магнитоле убрав напильником два направляющих наплыва и устанавливаем аппарат в шахту:

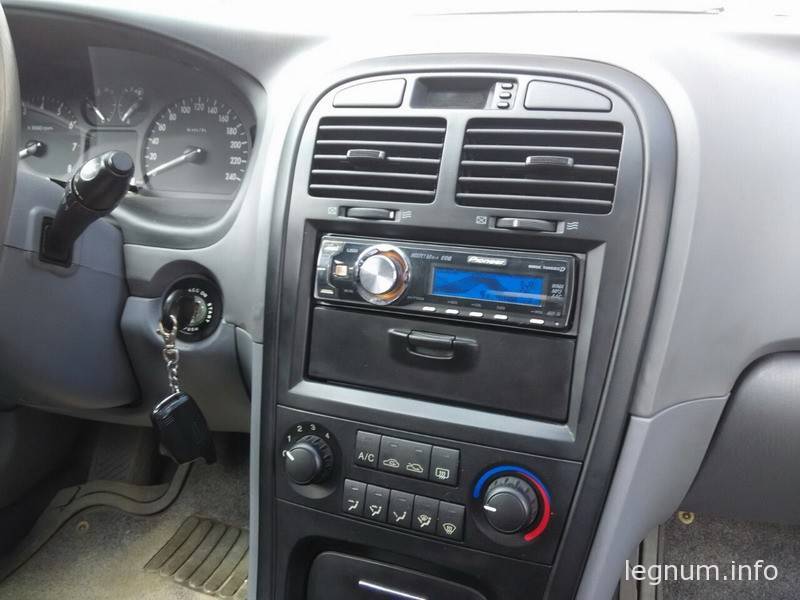

Центральную консоль ставим в обратном порядке, подключаем фишки и защелкиваем по периметру:

Это все, друзья!
